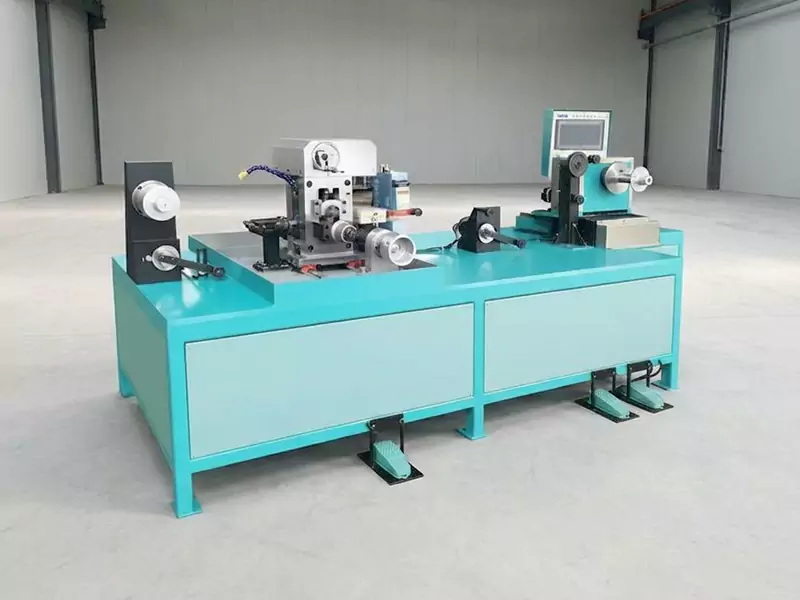

Фотоелектричний зварювальний прокатний стан

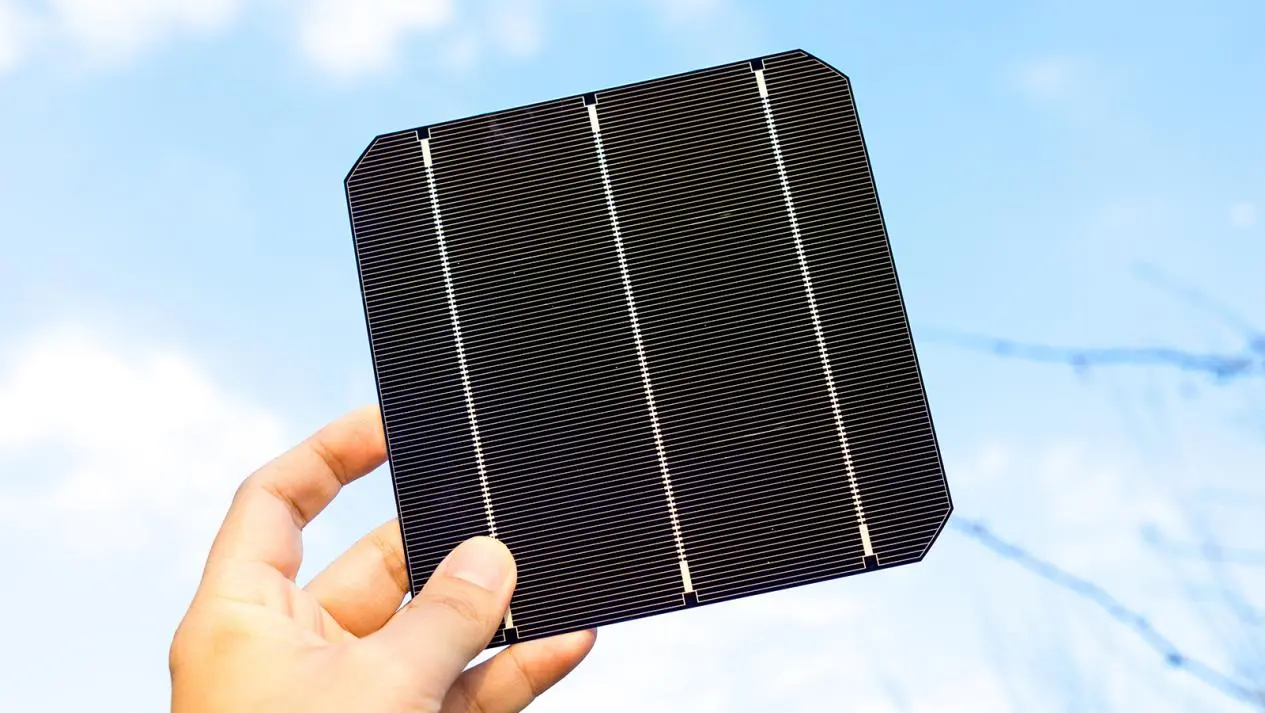

Китайський стан для прокатки фотоелектричних зварювальних смуг, виготовлений фабрикою GRM Rolling Mill, є спеціальним виробом з плоского дроту, який використовується для підключення сонячних батарей у фотоелектричних модулях. Він складається з мідної підкладки та поверхневого покриття. Мідна підкладка зазвичай являє собою високочисту безкисневу мідь або червону мідь T2 із вмістом міді ≥ 99,99% і провідністю ≥ 98%. Він має хорошу провідність і певну міцність, що може забезпечити ефективну передачу струму.

Надіслати запит

Опис продукту

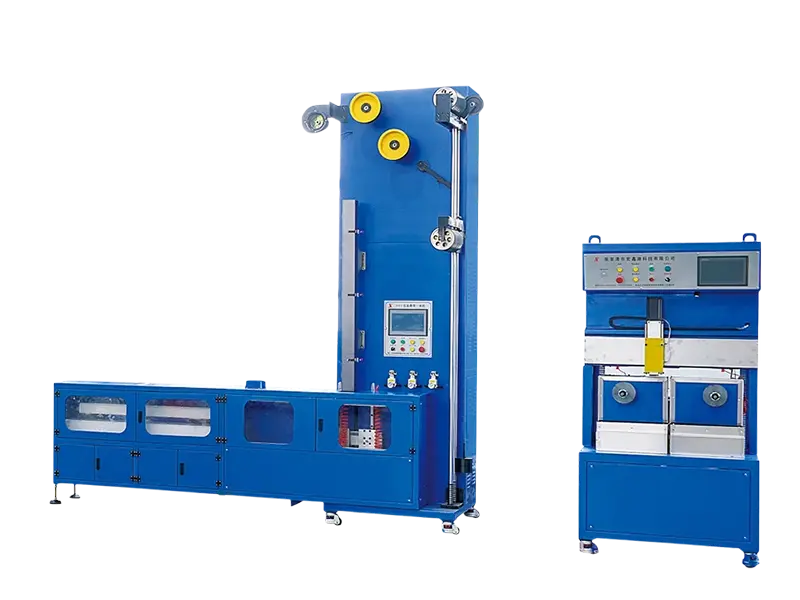

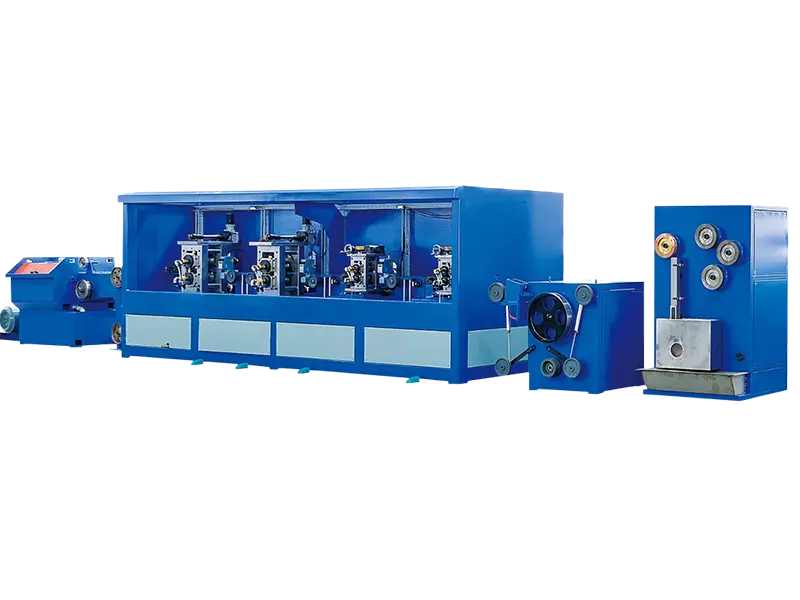

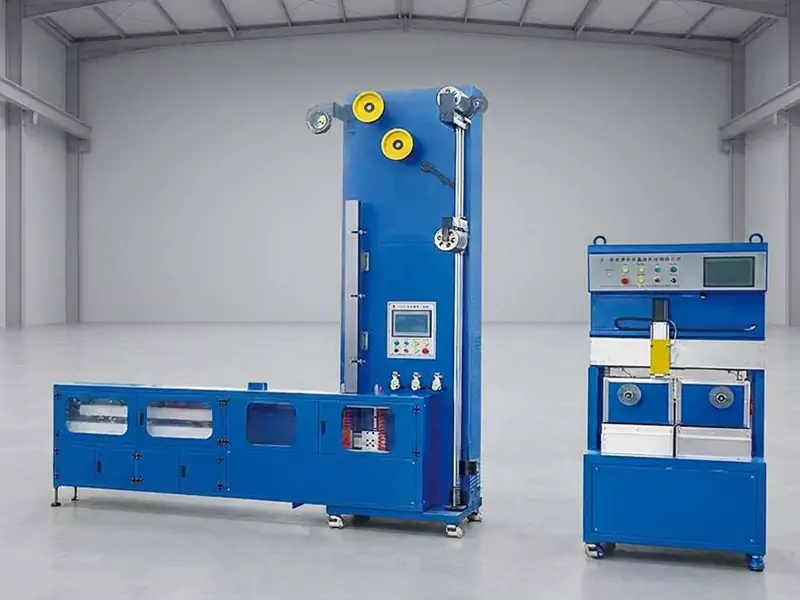

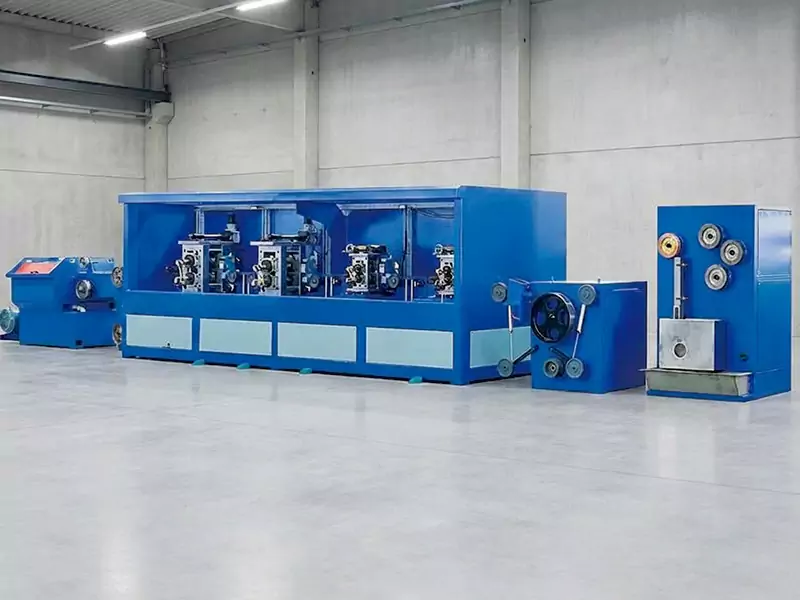

Міцний фотоелектричний зварювальний прокатний стан від постачальника GRM Rolling Mill, незалежно розроблений нашою компанією, є висококласним інтелектуальним обладнанням, спеціально розробленим для фотоелектричної промисловості. Він об’єднує основні функціональні модулі, такі як повністю автоматична система прокладки дроту, багатопрохідна точна прокатка, інтелектуальний контроль натягу, безперервний відпал і подвійна намотка.

Як провідна в галузі високошвидкісна, високоточна інтегрована машина для збірних шин, це обладнання може реалізувати повний процес інтегрованого виробництва від ¢3 мм мідної сировини до готової продукції (ширина 3~8 мм, товщина 0,2~0,45 мм), з максимальною робочою швидкістю 250 м/хв, ідеально відповідаючи суворим вимогам великомасштабного виробництва фотоелектричних модулів для високої ефективності, високого точність і висока стабільність.

Типовий процес

1. Процес прокатки плоского дроту (застосовується до інтегрованої машини для фотоелектричного зварювання стрічки та опуклої стрічки)

Окупний дріт - багаторежимне волочіння дроту - прецизійне каландрування - онлайн-виявлення та контроль - одномодове волочіння - зачистка з ЧПК - високошвидкісне лудіння - безперервний відпал (захист азотом) - намотування постійного натягу

Технічні параметри

Фотоелектричні стрічки	Параметр	Промисловість Стандартний	Інша компанія	GRM
Стандартне підключення PV Стрічка	Товщина покриття	±5 мкм	25±5 мкм	25±3 мкм
	Товщина готового виробу	20,01 мм	20,015 мм	20,01 мм
	Ширина готового виробу	±0,05 мм	±0,05 мм	±0,05 мм
	Міцність на розрив	≥110 МПа	≥150 МПа	≥170 МПа
	Подовження	≥15%	≥25%	≥25%
	Межа текучості	≤70 МПа	≤70 МПа	62,68 МПа
	Серповидний вигин	≤5 мм/м	≤4 мм/м	≤4 мм/м
	Питомий опір	0,30 Ом* мм/м 0,30 Ом*	0,02-0,023 Оммм/м 0,02-0,023 Ом	0,0230 Оммм/м 0,0230 Ом
	Стійкість до старіння	-	-	DH2000

Технічні переваги

Висока точність: допуск на товщину ±0,01 мм, адаптація до суворих стандартів фотоелектричних зварювальних смуг

Висока ефективність: високошвидкісна прокатка 250 м/хв, надається високоякісний фотоелектричний зварювальний прокатний стан

Багатоматеріальна адаптація: сумісна з міддю, алюмінієвим сплавом тощо, сильна масштабованість

Шорсткість поверхні Ra≤0,2 мкм (зменшує ризик розтріскування батареї)

Типові застосування:

Фотоелектричне поле: масове виробництво фотоелектричних зварювальних стрічок і шин, які допомагають компонентам ефективно проводити електроенергію.

Індивідуальна обробка збірних шин спеціальної форми (трикутного/трапецієподібного перерізу)

Електронна промисловість: високоточна обробка плоского дроту, підходить для трансформаторів, індукторів та інших компонентів

Індивідуальний дизайн і післяпродажне обслуговування

Індивідуальне обслуговування: такі параметри, як кількість проходів, матеріал форми та швидкість малювання, можна регулювати відповідно до конкретних потреб клієнтів.

Оновлення обладнання: підтримка додавання пропускних модулів на пізнішому етапі для задоволення потреб розширення потужності або оновлення процесу.

Вартість технічного обслуговування: чим більше проходів, тим вищі витрати на прес-форму та технічне обслуговування, але ефективність одноразової обробки значно покращується. Рекомендується робити розумний вибір, виходячи з масштабів виробництва.

Ласкаво просимо зв’язатися з нами та отримати більше інформації про фотоелектричний зварювальний стан прокатки стрічки!
