Сонячна PV стрічкова машина

Сонячні фотоелектричні стрічки та рішення для виробництва дроту MBB

GRM надає комплексні виробничі рішення дляВиробництво фотоелектричної з'єднувальної стрічки, стрічки фотоелектричної шини та круглого дроту MBB. Наш портфель обладнання охоплює прецизійну прокатку, відпал, лудіння, обробку поверхні та автоматичні системи намотування, що підтримує виробництво високоефективних провідників для сучасних фотоелектричних модулів.

Розроблені для забезпечення стабільної якості, точного контролю розмірів і надійної тривалої роботи, рішення GRM допомагають виробникам задовольнити зростаючий попит на технології з’єднання високоефективних сонячних елементів.

Комплексні рішення для обладнання для сонячних провідників

1

PV Interconnect Ribbon

2

PV шина

3

Круглий провід MBB

З'єднувальна стрічкапередає струм між сонячними елементами,шинна стрічказбирає і подає струм в розподільну коробку, при цьомуКруглий провід MBBдозволяє підвищити ефективність модуля за рахунок зменшення втрат на затінення.

Ці провідники відіграють вирішальну роль у вихідній потужності, надійності та довгостроковій роботі модуля.

Як виготовляються сонячні провідники

GRM надає комплексні виробничі рішення для виробництва сонячних провідників. Обладнання GRM охоплює повний виробничий процес від прецизійної прокатки та відпалу до лудіння та підготовки мідного матеріалу до готової фотоелектричної стрічки та дроту MBB.

Інтегрований процес виробництва забезпечує точність розмірів, стабільну якість покриття та високу ефективність виробництва.

1

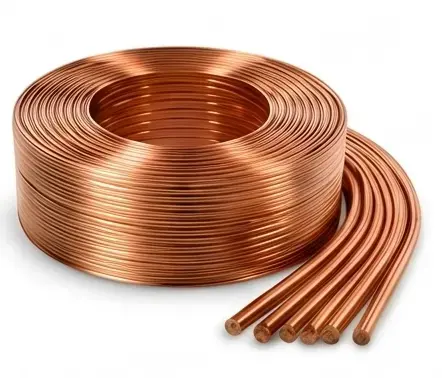

Необроблений мідний матеріал

Як сировина мідний стрижень високої чистоти

Мідний стрижень

Мідний дріт

→

2

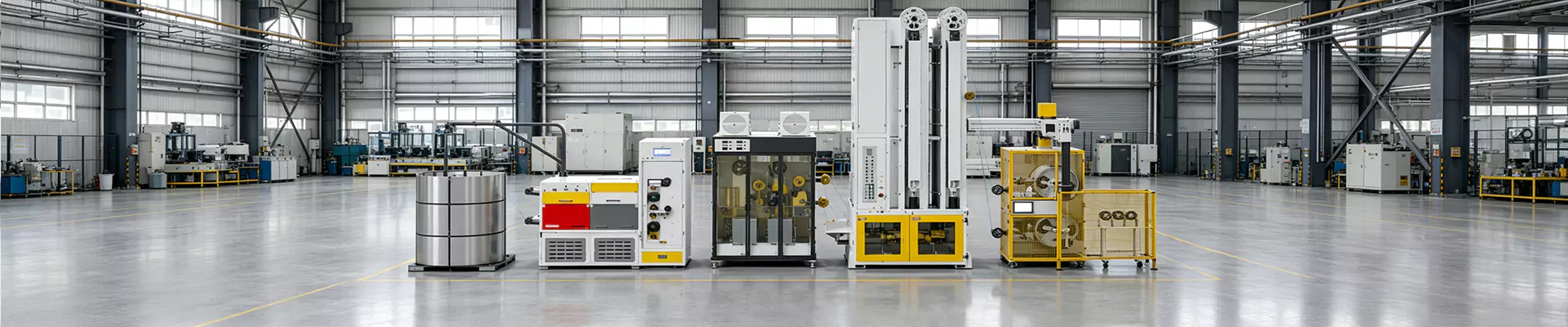

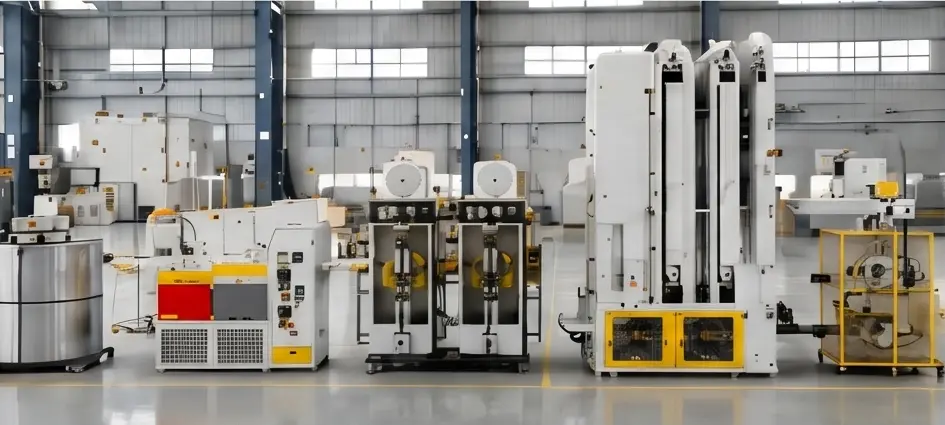

Обладнання для виробництва GRM

Повна виробнича лінія для точного формування, відпалу та намотування

Прокатка
Млин

Відпал
піч

Поверхня
Лікування

Намотування
система

Електричний
КОНТРОЛЬ

→

3

Сонячні провідники

Високоточна PV стрічка та круглий провід MBB

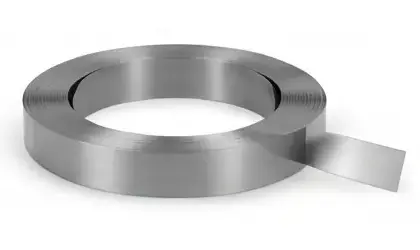

Стрічка PV

(З'єднувальна стрічка / стрічка збірної шини)

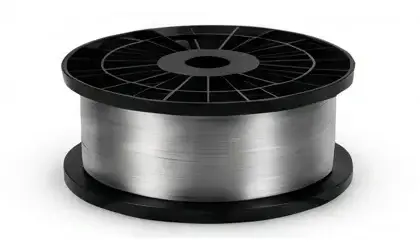

Круглий провід MBB

(φ0,20-0,25 мм)

→

4

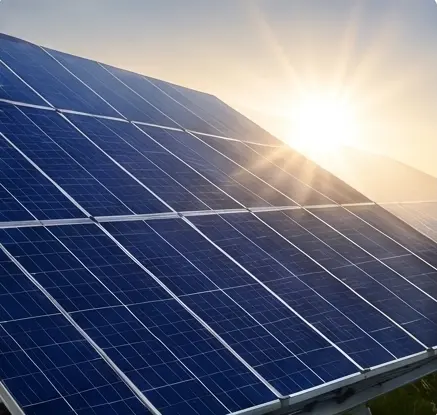

Сонячний модуль

Використовується у високоефективних сонячних модулях

TOPCon
Модулі

HJT
Модулі

Порівняння продуктів.

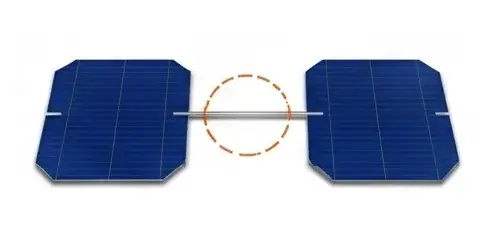

01

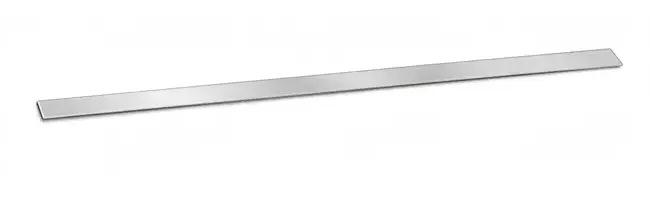

PV Interconnect Ribbon

(Стрічка табуляції)

функція

Стільниковий зв'язок

Ширина

0,3 – 1,6 мм

Товщина

0,10 – 0,25 мм

застосування

Стрінгування клітинок

+

З’єднує суміжні клітинки в рядку модуля.

Ключова перевага

Надійне з’єднання «комірка-комірка» з високою здатністю до пайки та відмінною провідністю.

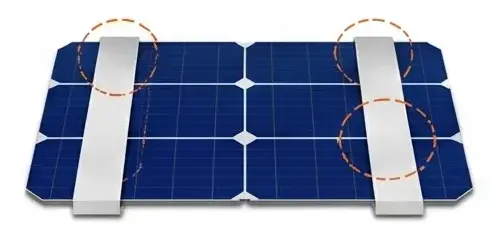

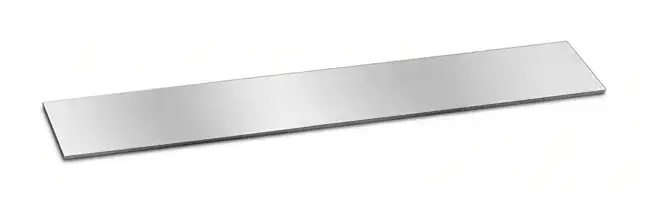

02

PV шинна стрічка

(Bus Wire)

функція

Поточна колекція

Ширина

3,0 – 8,0 мм

Товщина

0,20 – 0,50 мм

застосування

Вихід модуля

+

Збирає струм від з’єднаних елементів і передає його в розподільну коробку.

Ключова перевага

Низький опір і висока пропускна здатність по струму для максимальної потужності.

03

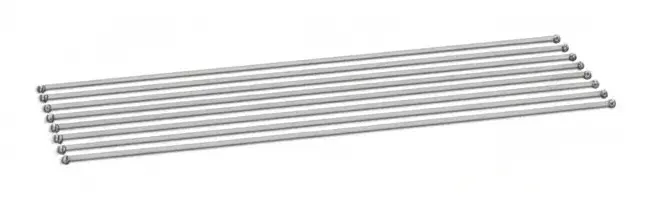

PV MBB круглий дріт

функція

З'єднання з кількома шинами

Діаметр

φ0,20 – 0,26 мм

Товщина

–

застосування

Високоефективні модулі

+

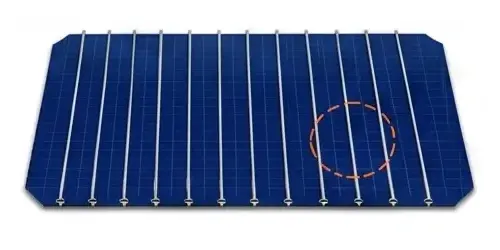

Припаяний до поверхні комірки, щоб зменшити затінення та підвищити ефективність.

Ключова перевага

Зменшені втрати затінення та краще використання світла для більшої ефективності модуля.

Фотоелектрична стрічка та круглий дріт MBB широко використовуються у виробництві високоефективних фотоелектричних модулів. Зі швидким впровадженням технологій TOPCon, HJT і BC cell виробникам потрібні провідники з більшою точністю, кращою здатністю до спаювання та покращеними електричними характеристиками.

Обладнання GRM підтримує виробництво сонячних провідників, які використовуються в:

Лідери галузі довіряють

Обладнання GRM постачається провідним виробникам фотоелектричної стрічки та сонячних провідників у Китаї та на інших ринках. За роки співпраці з галузевими партнерами компанія GRM накопичила великий досвід прокатки провідників, відпалу, лудіння та оптимізації процесів.

Наші рішення для сонячних фотоелектричних стрічкових машин підтримують виробників, які виробляють провідники для високоефективних сонячних модулів, і допомагають клієнтам покращити продуктивність, узгодженість продукції та довгострокову експлуатаційну надійність.

Розпочніть проект із виробництва фотоелектричної енергії

Незалежно від того, чи ви входите в індустрію фотоелектричних провідників, чи розширюєте свої виробничі потужності, GRM надає комплексні рішення для обладнання, досвід процесу та довгострокову технічну підтримку.

Зверніться до GRMіндивідуальнийРішення для виробництва фотоелектричної стрічки або дроту MBB.

20+

років

Досвід точної прокатки

Великий досвід роботи з прецизійним обладнанням для прокатки, покриття та виробництва провідників.

10+

Патенти

Запатентована технологія

Кілька запатентованих технологій для процесів точної прокатки, контролю натягу та обробки поверхні.

100+

Встановлені лінії

Галузеві посилання

Нам довіряють провідні виробники фотоелектричних стрічок і сонячних провідників у всьому світі.

24/7

Технічна підтримка

Служба життєвого циклу

Комплексна підтримка від установки та введення в експлуатацію до модернізації та оптимізації.

Часті запитання

1. Що таке PV стрічка?

Фотоелектрична стрічка — це плоский мідний провідник, покритий припоєм, який використовується для з’єднання сонячних елементів всередині фотоелектричних модулів.

2. Яка різниця між з'єднувальною стрічкою та шинною стрічкою?

З’єднувальна стрічка з’єднує сонячні батареї, тоді як шинна стрічка збирає та передає електричний струм до розподільної коробки.

3. Що таке круглий провід MBB?

Круглий дріт MBB використовується в сонячних модулях із кількома шинами для зменшення втрат на затінення та підвищення ефективності модуля.

4.Яке обладнання потрібне для виготовлення фотоелектричної стрічки?

Повна лінія виробництва фотоелектричної стрічки зазвичай включає системи прокатки, відпалу, лудіння, контролю натягу та намотування.

5. Чи може одна виробнича лінія виробляти стрічки різних розмірів?

так Системи GRM можна налаштувати для гнучкого виробництва та швидкої зміни продукту.
