CTC безперервно транспонована провідна лінія

GRM Rolling Mill CTC Continuously Transposed Conductor Line може похвалитися стабільною роботою та високою точністю, підтримує регулювання швидкості та індивідуальні конфігурації, і широко застосовується для виробництва точних проводів у трансформаторах, нових транспортних засобах, побутових приладах, медицині та аерокосмічній електриці. Зв'яжіться з нами!

Надіслати запит

Опис продукту

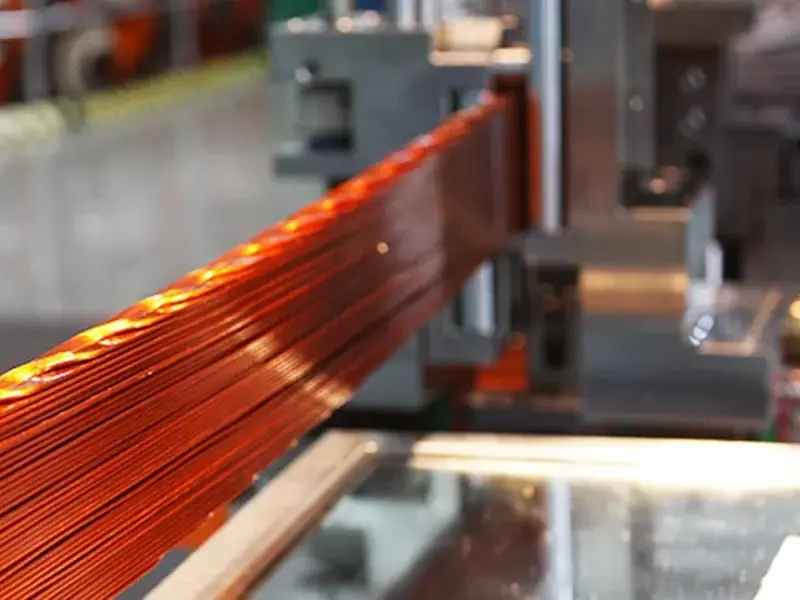

Лінія безперервного транспонування провідників CTC GRM Rolling Mill безперервно транспонує від 5 до 47 жил, покриваючи холоднооброблені плоскі мідні дроти без кисню ізоляційним лаком і обгортаючи їх ізоляційним папером та іншими ізоляційними матеріалами. Потім провідники скручуються в компактний і акуратно скомпонований пучок провідників прямокутного перерізу.

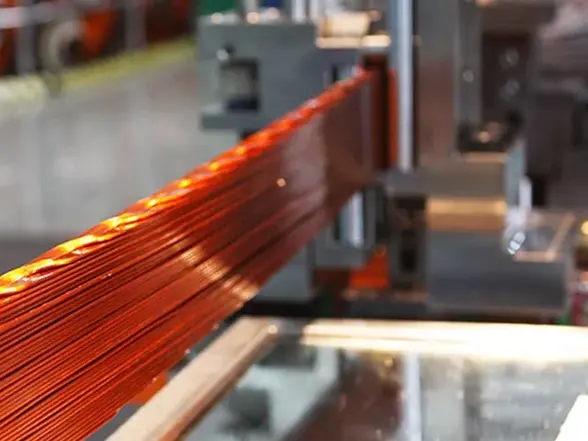

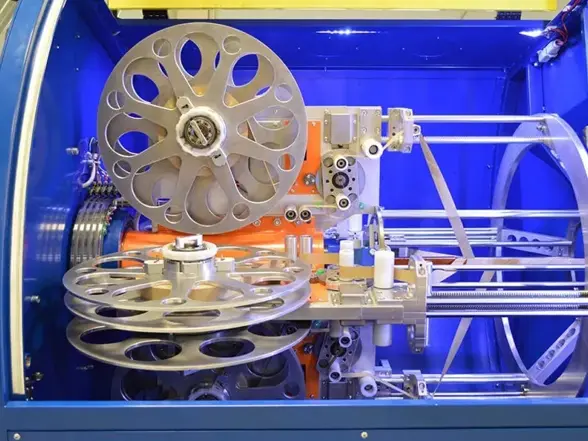

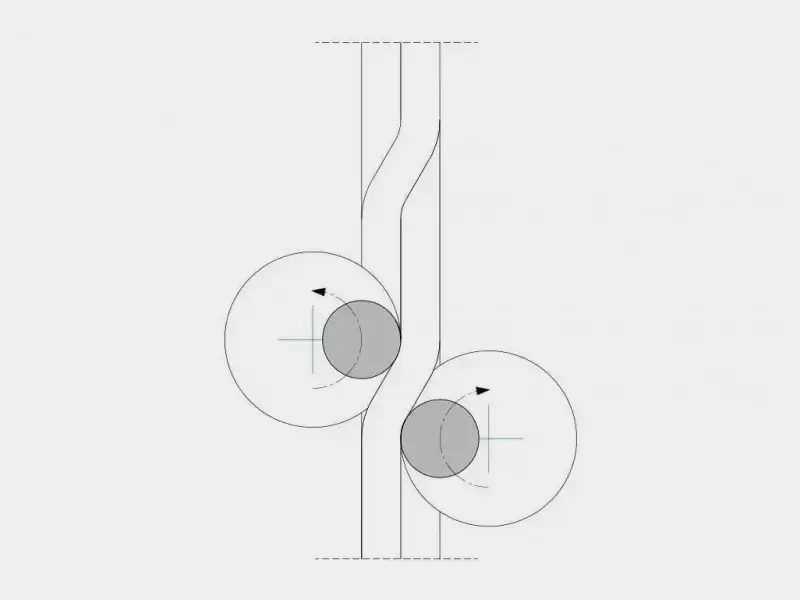

CTC Continuously Transposed Conductor Line

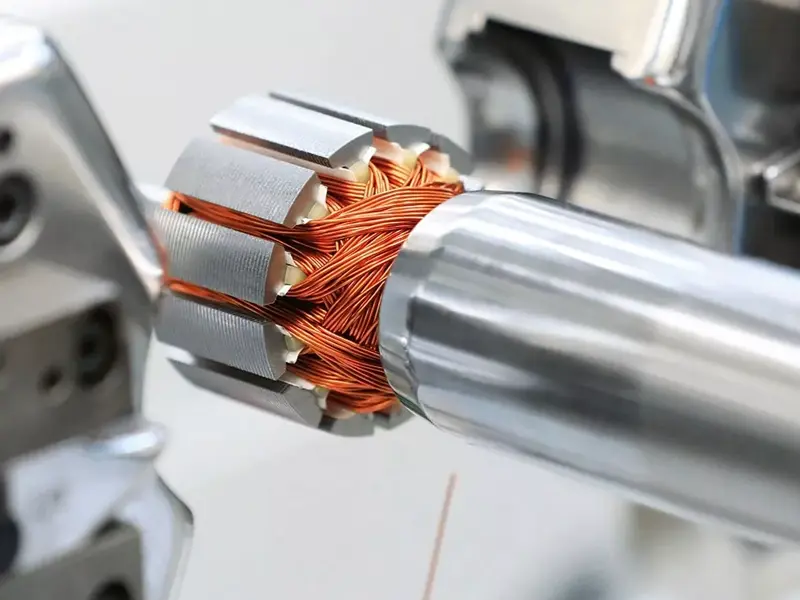

CTC Continuously Transposed Conductor Line for EV components

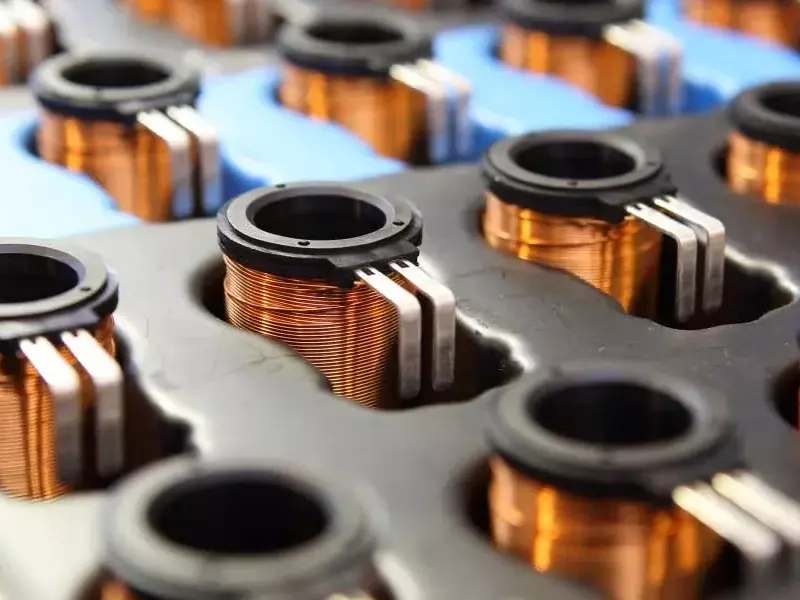

CTC Continuously Transposed Conductor Line for Household appliances

CTC Continuously Transposed Conductor Line for Medical devices

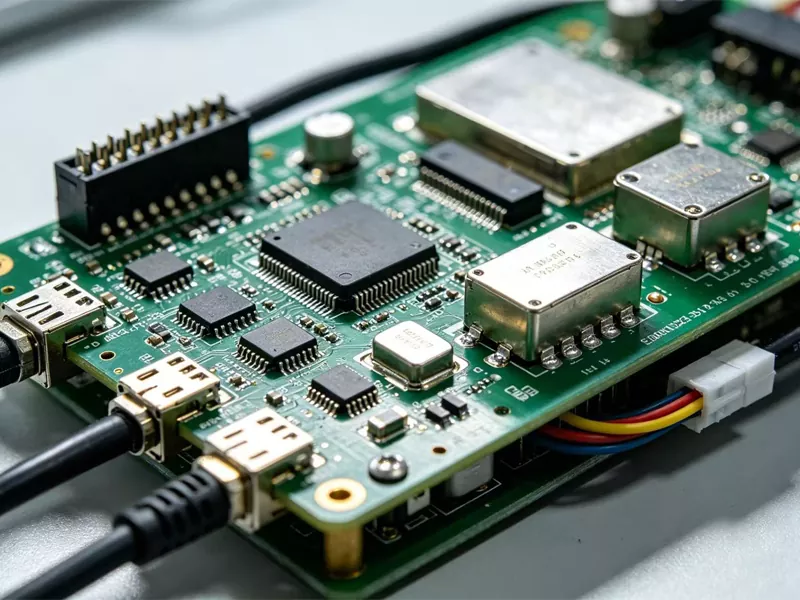

CTC Continuously Transposed Conductor Line for Aerospace electrical assemblies

Галузі застосування

1. обмотки трансформатора

2. Компоненти EV

3. Побутова техніка

4. Медичні вироби

5. Аерокосмічні електричні вузли

Основний процес

Оплата→Паралельне ведення→Точне переміщення→Ізоляційна упаковка (опціонально)→Натягування

Технічні характеристики

Параметри одного провідника	Хв	Макс
Товщина	1,15 мм	3,15 мм
Ширина	3,0 мм	12,5 мм
Співвідношення ширина/товщина	3:1	8:1
Товщина емалі	0,08 мм	0,18 мм

Параметри провідника CTC	Хв	Макс
Швидкість виробництва	1 м/хв	15 м/хв
Кількість провідників	5 (непарний)	47 (непарний)
Висота (мм)	5.0	80.0
Ширина (мм)	6.0	26.0
Крок транспозиції (мм)	20	280
Співвідношення висоти/ширини	1:3	8:1
Швидкість натискання транспозиції	colspan=“2”	150 раз/хв

Ключові характеристики

1. Точна система транспонування для стабільного вирівнювання провідника

2. CTC Continuously Transponed Conductor Line може бути сумісна з емальованими плоскими мідними провідниками

3. Додатковий пристрій для обгортання ізоляційним папером

4. Сервокерована система натягу та намотування

Технічні переваги

Виробництво GRM оснащене системами онлайн-покриття та контролю, здатними обробляти спеціальні магнітні дроти з багатошаровим емальованим покриттям. Обробка свіжого покриття на тому ж підприємстві покращує характеристики електричного опору та покращує якість поверхні провідника. Безперервний онлайн-моніторинг додатково забезпечує узгодженість розмірів і довгострокову робочу стабільність.

FAQ

1. Що таке провідник КТК?

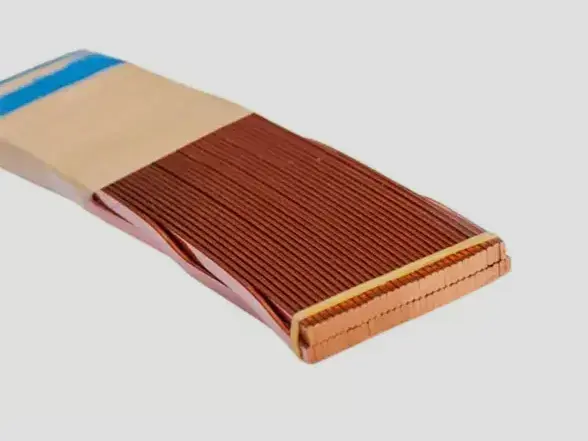

CTC (Continuously Transposed Conductor) — це прямокутний пучок провідників, виготовлений шляхом безперервного переміщення кількох ізольованих плоских провідників для зменшення втрат на вихрові струми в трансформаторах.

2. Які матеріали може обробляти лінія?

Лінія в основному призначена для плоских безкисневих мідних провідників з емальованим покриттям і відповідних матеріалів для магнітного дроту.

3. Чи можна налаштувати машину?

так GRM надає індивідуальні конфігурації відповідно до розмірів провідників, швидкості виробництва, структури ізоляції та компонування заводу.

Готові оновити виробництво магнітного дроту?

Зв’яжіться з GRM, щоб отримати індивідуальні рішення для виробництва провідників CTC, призначені для точної обробки плоского дроту, застосування трансформаторів і вдосконаленого виробництва магнітного дроту.
