Яку користь приносить виробництво круглого дроту MBB від сонячної фотоелектричної стрічки?

Усередині сучасного заводу з виробництва сонячних батарей тонкий мідний дріт, ледве товщий людського волосся, витягується, відпалюється та покривається точним шаром припою. Це круглий дріт MBB (Multi-Busbar), критично важливий з’єднувач, який буде передавати струм від тисяч окремих фотоелектричних елементів до краю сонячної панелі. Виробництво цього дроту є чудом точного машинобудування, де допуски вимірюються в мікронах, а консистенція не підлягає обговоренню. Будь-які відхилення в діаметрі, товщині покриття або механічних властивостях можуть знизити ефективність усієї сонячної панелі. Це вимогливий світ виробництва фотоелектричних з’єднань, і саме тут Solar PV Ribbon Machine доводить свою важливість.

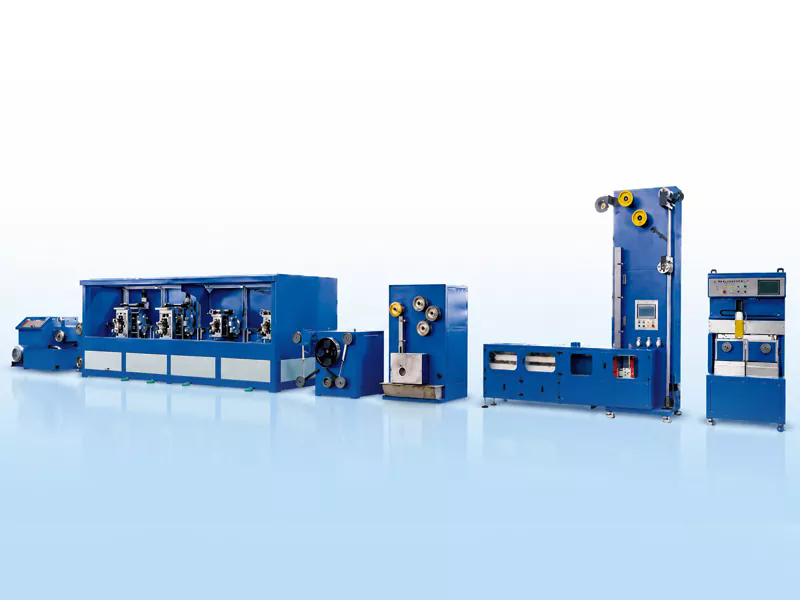

TheСонячна PV стрічкова машинаце спеціалізована частина виробничого обладнання, яке об’єднує кілька процесів в одну безперервну лінію. Він витягує дріт, контролює його міцність на розрив шляхом відпалу та наносить рівномірне покриття припою. Впровадження сонячної фотоелектричної стрічкової машини в лінію виробництва круглого дроту MBB – це не просто поступове вдосконалення; це трансформація. Точні засоби керування машиною зменшують коливання діаметра, її вдосконалена система відпалу забезпечує незмінні механічні властивості, а технологія покриття забезпечує рівномірну товщину припою по всій довжині дроту. Ці вдосконалення безпосередньо перетворюються на більш якісний круглий дріт MBB, що, у свою чергу, призводить до більш ефективних сонячних панелей і нижчих витрат на виробництво. У цій статті розглядатимуться конкретні способи, за допомогою яких сонячна фотоелектрична стрічкова машина приносить користь виробництву круглого дроту MBB, досліджуючи інженерні принципи, інноваційні процеси та реальні результати, які роблять її незамінним інструментом для сонячної промисловості.

Зміст

• 1. Що таке круглий провід MBB і чому він важливий для сонячних панелей?
• 2. Що таке сонячна фотоелектрична стрічкова машина та як вона працює?
• 3. Як контроль точності протягування покращує постійність діаметра дроту?
• 4. Як процес відпалу забезпечує постійні механічні властивості?
• 5. Як однорідність покриття зменшує дефекти та покращує з’єднання клітин?
• 6. Які реальні виробничі переваги використання сонячної фотоелектричної стрічкової машини?
• 7. Часті запитання (FAQ)
• 8. Висновок

1. Що таке круглий дріт MBB і чому він важливий для сонячних панелей?

Щоб зрозуміти переваги сонячної фотоелектричної стрічкової машини, ми повинні спочатку зрозуміти продукт, який вона виробляє: круглий провід MBB. MBB, або Multi-Busbar, відноситься до архітектури осередку, де кілька тонких проводів використовуються для збору струму від сонячної батареї, на відміну від традиційної конструкції з використанням 3 або 4 товстіших плоских стрічок. Ця архітектура є значним прогресом у технології сонячних батарей. Збільшуючи кількість збірних шин, шлях збору струму скорочується, зменшуючи послідовний опір і покращуючи загальну ефективність елемента. Самі дроти мають бути надзвичайно тонкими — як правило, діаметром від 0,25 до 0,4 мм — і покриті припоєм для полегшення з’єднання з коміркою.

Перехід на круглий дріт MBB був зумовлений невпинним прагненням до підвищення ефективності сонячних батарей. Зменшене затінення від тонших круглих проводів збільшує площу збору світла осередку. Коротший шлях струму зменшує резистивні втрати, а менший крок дозволяє точніше контролювати електричний вихід елемента. Ці переваги в сукупності підвищують ефективність сонячної панелі на 1-2%, що є значним перевагою на конкурентному ринку сонячних батарей. Однак виробництво круглого дроту MBB значно складніше, ніж традиційного стрічкового. Менший діаметр і потреба в надточному діаметрі та товщині покриття вимагають нового рівня виробничих можливостей.

Якість круглого дроту MBB безпосередньо впливає на продуктивність і надійність сонячної панелі. Дріт з різним діаметром матиме змінний опір, що призведе до гарячих точок і втрати потужності. Провід з нерівномірним покриттям припою створює слабкі паяні з’єднання, знижуючи механічну міцність і надійність панелі. Дріт з неправильною міцністю на розрив може порватися під час роботи. Тому виробництво круглого дроту МББ – це складний процес, який потребує найсучаснішого обладнання. наJiangsu Goodroller Machinery Co., Ltd., ми розробили сонячну фотоелектричну стрічкову машину, яка відповідає цим високим вимогам, гарантуючи, що кожен метр виготовленого круглого дроту MBB має найвищу якість.

2. Що таке сонячна фотоелектрична стрічкова машина та як вона працює?

Сонячна фотоелектрична стрічкова машина — це спеціалізована виробнича лінія, призначена для виробництва високоточних з’єднувальних проводів, які використовуються в сонячних батареях, включаючи круглий провід MBB. Це не проста машина для волочіння дроту; це складна система, яка об’єднує кілька критичних процесів в одну безперервну виробничу лінію. Машина зазвичай складається з чотирьох основних етапів: оплата, витягування, відпал і покриття. Процес починається з котушки мідного дроту, який пропускають через серію волочильних волок, кожна з яких зменшує діаметр до кінцевої специфікації. Процес волочіння контролюється точною системою контролю натягу, яка підтримує постійну силу тяги, гарантуючи, що дріт не розтягнеться та не порветься.

Після етапу волочіння дріт надходить у секцію відпалу. Відпал — це процес термічної обробки, який знімає внутрішні напруги, викликані процесом волочіння, відновлюючи пластичність дроту та контролюючи його механічні властивості, такі як міцність на розрив і подовження. Секція відпалу зазвичай складається з багатозонної печі з точним контролем температури, що дозволяє регулювати параметри відпалу для досягнення бажаних властивостей дроту. Потім дріт проходить через секцію охолодження перед тим, як потрапити на етап покриття. Покриття є критичним кроком, оскільки воно наносить рівномірний шар припою на дріт. Процес нанесення покриття зазвичай виконується методом гарячого занурення, коли дріт проходить через ванну з розплавленим припоєм. Температура ванни та швидкість дроту точно контролюються, щоб забезпечити постійну товщину покриття.

Однією з ключових особливостей сучасної сонячної фотоелектричної стрічкової машини є її інтеграція інтелектуальних систем керування. Вся виробнича лінія контролюється та контролюється PLC (програмований логічний контролер), який координує швидкість, натяг, температуру та товщину покриття. Це гарантує, що виробничі параметри підтримуються в межах жорстких допусків, необхідних для високоякісного круглого дроту MBB. Наша фабрика GRM Rolling Mill розробила нашу сонячну фотоелектричну стрічкову машину з упором на точність, надійність і простоту експлуатації. Ми розуміємо, що нашим клієнтам потрібна машина, яка може постійно виробляти високоякісний дріт, і наша машина створена для забезпечення такої продуктивності.

3. Як контроль точності протягування покращує постійність діаметра дроту?

Найважливішим параметром у виробництві круглого дроту MBB є діаметр дроту. Навіть коливання на кілька мікрон можуть вплинути на електричні та механічні властивості дроту, що призведе до втрати потужності або поломки. Сонячна фотоелектрична стрічкова машина досягає виняткової консистенції діаметра завдяки поєднанню точних волочильних штампів і вдосконаленого контролю натягу. Волочильні матриці виготовляються з надзвичайно твердих матеріалів, таких як алмаз або карбід вольфраму, і мають надточні розміри. Коли дріт проходить через кожну матрицю, її діаметр зменшується на певну величину. Плашки розташовані в певній послідовності, причому кожна матриця трохи зменшує діаметр. Дріт також змащується під час процесу волочіння, щоб зменшити тертя та знос матриць.

Система контролю натягу є іншим ключовим компонентом контролю діаметра. Якщо натяг дроту занадто великий, дріт розтягнеться і стане тоншим. Якщо натяг занадто низький, дріт не буде протягнуто належним чином, що призведе до зміни діаметра. Сонячна фотоелектрична стрічкова машина використовує замкнуту систему контролю натягу, яка безперервно контролює натяг дроту та регулює швидкість витяжних кабестанів для підтримки постійного натягу. Це гарантує, що дріт витягується з постійною швидкістю, що призводить до однакового діаметру. Натяг також контролюється під час процесу відпалу, коли дріт протягується через піч. Це запобігає провисанню або розриву дроту внаслідок теплового розширення або звуження.

Сонячна фотоелектрична стрічкова машина зазвичай може досягати допуску діаметра +/- 2 мікрони, що значно краще, ніж +/- 10 мікрон, типових для звичайних машин для волочіння дроту. Ця покращена консистенція має вирішальне значення для круглого дроту MBB. Дріт постійного діаметру забезпечує постійний опір, забезпечуючи оптимальну ефективність сонячної батареї. Це також забезпечує більш надійне з’єднання з сонячною батареєю, оскільки спаяний шов більш рівномірний. Це призводить до більш надійної та ефективнішої сонячної панелі. Наша фабрика розробила власну систему контролю натягу, яка здатна досягти цих жорстких допусків, забезпечуючи наших клієнтів високоякісним круглим дротом MBB, необхідним для сонячних батарей нового покоління.

4. Як процес відпалу забезпечує постійні механічні властивості?

Хоча діаметр має вирішальне значення, механічні властивості круглого дроту MBB — його міцність на розрив, пластичність і подовження — однаково важливі. Ці властивості визначають, як дріт працюватиме під час транспортування, пайки та терміну служби сонячної панелі. Якщо провід занадто жорсткий, з ним буде важко працювати, і він може зламатися в процесі пайки. Якщо дріт занадто м’який, він може провиснути або легко пошкодитися. Процес відпалу відповідає за контроль цих властивостей. Під час волочіння мідний дріт твердне, стає твердішим і крихким. Процес відпалу нагріває дріт до певної температури, а потім повільно охолоджує його, що рекристалізує металеві зерна, знімаючи внутрішню напругу та відновлюючи пластичність дроту.

У сонячній фотоелектричній стрічковій машині секція відпалу є багатозональною піччю з точним керуванням. Дріт проходить через кілька зон, кожна з яких має різну температуру, щоб досягти бажаного профілю відпалу. Температура та швидкість руху дроту через піч визначають кінцеві механічні властивості. Піч зазвичай оснащена захисною атмосферою, такою як азот або водень, щоб запобігти окисленню дроту під час високотемпературного процесу. Секція охолодження після печі також розроблена для досягнення певної швидкості охолодження, яка додатково впливає на структуру зерна та механічні властивості.

Давайте розглянемо конкретний приклад: міцність на розрив круглого дроту MBB зазвичай становить від 25 до 35 кг/мм². Якщо дріт відпалити до міцності на розрив 28 кг/мм², дріт матиме гарну пластичність і з ним буде легко працювати. Якщо дріт недостатньо відпалений, міцність на розрив може становити 40 кг/мм², що робить дріт крихким. Якщо дріт надмірно відпалений, міцність на розрив може впасти до 20 кг/мм², що зробить дріт надто м’яким. Точний контроль температури Solar PV Ribbon Machine гарантує повторюваність і послідовність процесу відпалу, дозволяючи виробнику виробляти дріт із точними необхідними механічними властивостями. У Jiangsu Goodroller Machinery Co., Ltd. ми маємо великий досвід у проектуванні секції відпалу сонячної фотоелектричної стрічкової машини, гарантуючи, що наші клієнти можуть виробляти круглий дріт MBB з необхідними властивостями.

5. Як однорідність покриття зменшує дефекти та покращує з’єднання клітин?

Останнім критичним кроком у виробництві круглого дроту MBB є нанесення покриття припоєм. Покриття служить двом цілям: воно захищає мідний дріт від корозії та полегшує підключення до сонячної батареї. Покриття має бути нанесене рівномірно та правильної товщини. Якщо покриття надто тонке, воно може не забезпечувати належний захист або не створювати якісного паяного з’єднання. Якщо покриття занадто товсте, це може знизити провідність дроту та збільшити вартість виробництва. Сонячна фотоелектрична стрічкова машина використовує процес гарячого занурення, коли дріт проходить через ванну з розплавленим припоєм. Зазвичай припій являє собою сплав олово-свинець або олово-свинець-срібло, хоча також використовуються сплави, що не містять свинцю. Температура ванни та швидкість дроту точно контролюються для досягнення бажаної товщини покриття.

Рівномірність покриття досягається за допомогою кількох механізмів. Дріт попередньо очищають і часто флюсують перед входом у ванну для припою, щоб забезпечити хороше змочування. Температуру ванни контролюють з точністю до +/- 2°C для підтримки постійної в'язкості та поверхневого натягу. Дріт витягується з ванни під контрольованим кутом, що сприяє видаленню надлишків припою. Потім дріт з покриттям проходить через систему протирання, таку як набір повітряних ножів або керамічних склоочисників, щоб видалити надлишки припою та забезпечити однорідне покриття. Потім дріт з остаточним покриттям охолоджується та намотується на приймальну котушку.

У наведеній нижче таблиці підсумовано ключові параметри процесу для секції покриття фотоелектричної стрічкової машини.

Рівномірне покриття, яке надає Solar PV Ribbon Machine, має важливе значення для надійності сонячної панелі. Послідовне покриття гарантує, що паяний шов між дротом і сонячною батареєю є міцним і однорідним, що забезпечує хороший електричний контакт і механічну міцність. Це знижує ризик виходу з ладу сонячної панелі. У Jiangsu Goodroller Machinery Co., Ltd. ми оптимізували секцію покриття нашої сонячної фотоелектричної стрічкової машини, щоб забезпечити найвищу якість покриття, гарантуючи, що круглий дріт MBB наших клієнтів відповідає найвибагливішим вимогам.

6. Які реальні виробничі переваги використання сонячної фотоелектричної стрічкової машини?

Застосування сонячної фотоелектричної стрічкової машини для виробництва круглого дроту MBB забезпечує низку відчутних виробничих переваг. Ці переваги можна виміряти з точки зору підвищення врожайності, покращення якості продукту та зниження витрат виробництва. Давайте розглянемо конкретні способи, якими сонячна фотоелектрична стрічкова машина покращує виробничий процес. Однією з найбільш значущих переваг є зниження кількості брухту. Точність фотоелектричної стрічкової машини Solar PV Ribbon Machine, зокрема її системи керування замкнутим контуром, мінімізує коливання діаметра, невідповідності відпалу та дефекти покриття. Це призводить до того, що більша частка дроту відповідає специфікаціям, зменшуючи кількість дроту, який потрібно здавати на металобрухт.

Ще одна перевага — збільшення швидкості виробництва. Сучасна сонячна фотоелектрична стрічкова машина може працювати зі швидкістю 10-30 метрів за хвилину, що значно швидше, ніж старі машини. Висока швидкість роботи в поєднанні з надійністю машини збільшує загальну пропускну здатність виробничої лінії. Це дозволяє виробникам задовольнити зростаючий попит на круглий дріт MBB без необхідності інвестувати в додаткові виробничі лінії. Сонячна фотоелектрична стрічкова машина також пропонує покращений контроль процесу, що дозволяє виробникам виробляти дріт із незмінними властивостями, незалежно від варіацій сировини чи умов експлуатації. Це зменшує потребу в частому налагодженні процесу та перевірках якості, що ще більше підвищує ефективність.

Реальні переваги використання сонячної фотоелектричної стрічкової машини проілюстровано в наступній таблиці, де порівнюється продуктивність типової звичайної виробничої лінії з лінією, обладнаною сонячною фотоелектричною стрічковою машиною.

Ці цифри демонструють, що сонячна фотоелектрична стрічкова машина — це не просто поступове вдосконалення; це ступінчаста зміна у виробництві круглого дроту MBB. Поєднання покращеної точності, вищої швидкості та меншої кількості брухту призводить до значного збільшення виробництва та зниження витрат виробництва. Для виробників круглого дроту MBB інвестиції в сонячну фотоелектричну стрічкову машину є стратегічним кроком, який може підвищити їх конкурентоспроможність і прибутковість. Наша фабрика на GRM Rolling Mill прагне надавати нашим клієнтам найвищу якість сонячних фотоелектричних стрічкових машин, допомагаючи їм досягти цих переваг у реальному виробництві.

7. Часті запитання (FAQ)

Запитання 1: Який діаметр дроту може виготовляти сонячна фотоелектрична стрічкова машина?

Відповідь: Типова сонячна фотоелектрична стрічкова машина може виробляти круглий дріт MBB у діапазоні діаметрів, як правило, від 0,20 мм до 0,50 мм. Конкретний діапазон діаметрів залежить від конфігурації верстата та використовуваних штампів. Наша фабрика в Цзянсу Goodroller Machinery Co., Ltd. пропонує машини, які можна налаштувати для виробництва певних діаметрів, а також ми можемо надати інструменти для широкого діапазону розмірів. Найбільш поширені діаметри для круглого дроту MBB – 0,25 мм, 0,30 мм і 0,35 мм, але за потреби машину можна адаптувати для інших розмірів.

Питання 2: Які типи покриттів припоєм може застосовувати сонячна фотоелектрична стрічкова машина?

Відповідь: Сонячна фотоелектрична стрічкова машина може наносити різноманітні покриття для припою, включаючи стандартні сплави олово-свинець (SnPb), сплави, що не містять свинцю (такі як SnAgCu, SnBi та SnAg), і спеціальні сплави. Тип покриття визначається складом ванни припою. Машина призначена для роботи з різними сплавами припою шляхом регулювання температури ванни та швидкості дроту. Наша фабрика може надати вказівки щодо найкращого сплаву покриття для вашого конкретного застосування та може поставити необхідне обладнання.

Питання 3: Як сонячна фотоелектрична стрічкова машина обробляє різні матеріали дроту?

Відповідь: Сонячна фотоелектрична стрічкова машина в основному розроблена для мідного дроту, який є стандартним матеріалом для фотоелектричних з’єднувальних проводів. Однак машина також може працювати з іншими матеріалами, такими як посріблена мідь або алюміній, з відповідним коригуванням параметрів процесу. Процеси витягування та відпалу можуть бути модифіковані для різних матеріалів, а процес нанесення покриття має бути адаптований до конкретного сплаву припою. Наша фабрика може налаштувати машину відповідно до ваших конкретних вимог щодо матеріалу дроту та покриття.

Запитання 4: Які вимоги до технічного обслуговування сонячної фотоелектричної стрічкової машини?

Відповідь: сонячна фотоелектрична стрічкова машина розроблена для надійної роботи з мінімальним обслуговуванням. Звичайне технічне обслуговування включає очищення волоків, перевірку системи контролю натягу та контроль за станом пасів і підшипників. Піч для відпалу також потребує періодичної перевірки та калібрування датчиків температури. Ванна для припою потребує регулярного очищення та поповнення складу припою. Наша фабрика надає вичерпну інструкцію з технічного обслуговування та пропонує технічну підтримку, щоб допомогти клієнтам підтримувати максимальну продуктивність своїх машин.

Запитання 5: Який типовий термін служби сонячної фотоелектричної стрічкової машини?

Відповідь: Високоякісна сонячна фотоелектрична стрічкова машина може мати термін служби 10-15 років або більше, залежно від рівня обслуговування та умов експлуатації. Ключові компоненти, які з часом можуть потребувати заміни, включають волочильні матриці, нагрівальні елементи печі для відпалу та компоненти ванни для припою. Наша фабрика в Цзянсу Goodroller Machinery Co., Ltd. надає повний спектр запасних частин і технічної підтримки, щоб забезпечити надійну роботу наших машин протягом усього терміну служби.

8. Висновок

Сонячна фотоелектрична стрічкова машина є важливим інструментом для виробництва високоякісного круглого дроту MBB. Його можливості точного волочіння, контрольованого відпалу та рівномірного покриття дозволяють виробникам виготовляти дріт із винятковою стабільністю, що призводить до зменшення браку, збільшення швидкості виробництва та кращого кінцевого продукту. Інвестуючи в сонячну фотоелектричну стрічкову машину, виробники можуть задовольнити зростаючий попит на високоефективні сонячні панелі, одночасно зменшуючи витрати на виробництво та покращуючи вплив на навколишнє середовище. Переваги сонячної фотоелектричної стрічки виходять за межі виробничої лінії; вони сприяють розробці більш ефективних і надійних сонячних панелей, прискорюючи перехід до сталого енергетичного майбутнього.

У Jiangsu Goodroller Machinery Co., Ltd. ми прагнемо розвивати технологію виробництва сонячних дротів. Наші сонячні фотоелектричні стрічкові машини розроблені з урахуванням точності, надійності та простоти експлуатації, гарантуючи, що наші клієнти можуть виробляти найвищу якість круглого дроту MBB. Ми запрошуємо вас зв’язатися з нами, щоб дізнатися більше про наші машини та про те, як вони можуть принести користь вашому виробництву.

Зв’яжіться з Jiangsu Goodroller Machinery Co., Ltd. сьогодніщоб дізнатися, як наша сонячна фотоелектрична стрічкова машина може змінити ваше виробництво круглого дроту MBB.
