Як прокатний стан зі складним профілем може зменшити кількість брухту, дотримуючись жорстких допусків?

Контур

• Визначте складні профілі та поясніть, чому вони складніші за стандартні канали або прості труби.
• Визначте найпоширеніші виробничі головні болі: скручування, вигин, відкидання, дефекти поверхні та часті регулювання.
• Поясніть особливості обладнання та налаштувань, які покращують стабільність: жорсткість, стратегія конструкції рулону, кероване формування та керування натягом.
• Покажіть, як повна лінія (розмотування → вирівнювання → формування → вирівнювання → розрізання на довжину) сприяє послідовності.
• Надайте контрольний список, орієнтований на покупця, таблицю рішень і чіткий розділ поширених запитань.

Що насправді робить прокатний стан зі складним профілем

A Складний профільний прокатний станпобудований для формування деталей із кількома радіусами, кроками, губами, зміщеннями та функціональними особливостями — часто за послідовність одного проходу — керуючи геометрією по довжині, ширині та товщині. У порівнянні з більш простими формами, складні профілі посилюють невеликі варіації: незначна зміна товщини смуги, набору рулонів, змащування або вирівнювання входу може стати помітною у вигляді скручування, «усмішки», дуги або нерівної висоти фланця.

Ключова мета — не просто «сформувати форму». Воно так і робитьпередбачувано, зміна за зміною, котушка за котушкою—без постійного ручного налаштування. Саме тут жорсткість станів, центрування кліті, стратегія вальцьового інструменту та контроль процесу відрізняють стабільну лінію від напруженої.

Болі за профілями «Ідеальний на папері».

Складні розділи часто виходять з ладу передбачуваним чином. Ось проблеми, які найчастіше згадують покупці, коли вони замінюють старе обладнання або масштабують виробництво:

• Твіст і розвал:Профіль обертається по своїй довжині або вигинається вбік, створюючи проблеми з підгонкою вниз за течією.
• Хвилястість і лук:Нерівномірна енергія формування або залишкове напруження призводять до того, що частина не сидить рівно або не збирається правильно.
• Пружинний дрифт:«Те саме налаштування» не дає того самого розміру, особливо коли змінюються властивості котушки.
• Тріщини на краях і сліди на поверхні:Надмірне формування ранніх клітей, погана обробка валків або неправильне змащення створюють дефекти.
• Повільні перемикання:Занадто багато викликів методом проб і помилок після зміни списку вбиває пропускну здатність.
• Високий брухт на початку/кінці котушки:Нестабільність на вході та ефект «хвоста» створюють відходи, які швидко накопичуються.

Більшість із них не є «проблемами оператора». Це системні проблеми: вирівнювання, жорсткість, напрямок і те, як шлях формування керує стресом.

Як правильне налаштування млина вирішує відхилення розмірів

Добре продуманийСкладний профільний прокатний станфокусується на стабільності, а потім на швидкості. Зазвичай це покращує результати завдяки поєднанню структурного дизайну та інтелектуальна конфігурація — залежно від вашого профілю, асортименту матеріалів і вимог до допустимих ступенів.

1) Жорсткість і вирівнювання, які залишаються на місці

• Підставки високої жорсткості та стабільні базові конструкції допомагають запобігти мікропрогинам, які проявляються як зміна розмірів.
• Повторювані налаштування (з чіткими шкалами або цифровими показаннями) зменшують залежність від «племінних знань».
• Стабільна якість підшипників і шпинделя зменшує сліди вібрації на чутливих поверхнях.

2) Формування шляху, який керує стресом, а не змушує його

• Прогресивне формування розподіляє деформацію між клітями, щоб зменшити напругу на краю та ризик розтріскування.
• Кероване формування та належна бічна підтримка можуть запобігти скрученню ще до його початку.
• Стратегічне використання розбивних стендів, проходів плавників і визначення розміру може покращити кінцевий контроль геометрії.

3) Контроль входу та натягу, який захищає перші 50 метрів

• Покращене розмотування, вирівнювання та вирівнювання зменшують набір рулонів і дають млину постійний «початковий матеріал».
• Стабільне ведення в перші кліті покращує повторюваність і зменшує початковий брак.
• Для більш довгих шнурів інтегрована координація натягу або швидкості може запобігти тонкому витягуванню, яке спотворює складні елементи.

4) Випрямлення та корекція після форми, де це важливо

• Вбудовані випрямлячі та коригувальні блоки допомагають усунути залишкові напруги, які спричиняють вигин і хвилю.
• Системи різання на довжину з надійним вимірюванням зменшують коливання довжини та покращують подальше складання.

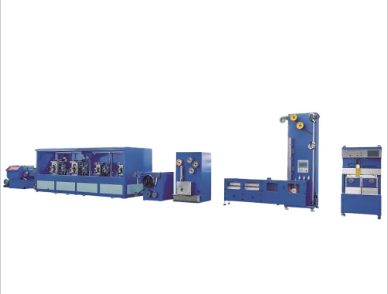

Типова конфігурація лінії та параметри

Багато виробничих ліній для складних профілів включають той самий «хребет», а потім додають опції на основі цільових допусків і геометрії деталей. Постачальникам подобаєтьсяJiangsu Youzha Machinery Co. Ltd.зазвичай підтримують настроюваний дизайн ліній, щоб ви могли підібрати обладнання до свого сімейства продуктів а не змушувати один профіль встановлювати правила для всього.

• Обробка розмотувача + котушки:стабільне живлення, додаткове гідравлічне розширення, змійовик і блокування безпеки.
• Вирівнювання / випрямлення:зменшує пам'ять котушки та покращує послідовність входу.
• Годування та нагляд:бічні напрямні, вхідні столи та засоби вирівнювання для стабілізації перших підставок.
• Формування насаджень:послідовність, розроблена навколо профілю; залежно від процесу може включати стійки з приводом/неприводом.
• Внутрішня корекція:випрямлячі, контроль скручування або розмір залежно від поведінки профілю.
• Відрізання на довжину та відтік:летяче відсічення або стоп-старт, вимірювання, укладання та захист готових поверхонь.

Контрольний список для покупців та інженерів

Коли ви порівнюєте машини, легко зосередитися на швидкості чи кількості стояків. Для складних профілів кращим підходом є оцінка того, як система захищає повторюваність і зменшує втручання.

• Сімейний профіль:Ви формуєте одну частину чи багато подібних форм? Стратегія модульного інструментарію може мати більше значення, ніж швидкість.
• Асортимент матеріалів:Товщина, межа текучості, покриття та допустимі мітки на поверхні повинні керувати обробкою рулону та підходом до формування.
• Цілі толерантності:Визначте критичні для якості розміри (висота фланця, ширина полотна, скручування на метр, обмеження дуги) перед визначенням фрези.
• Очікування зміни:Як часто будуть змінюватися інструменти? Шукайте повторювані налаштування, чіткі посилання на налаштування та ефективний доступ.
• Навантаження оператора:Які коригування очікуються під час стабільної роботи? Ваша ціль — «постав і біжи», а не «доглядати за дитиною і ганяти».
• План якості:Підтвердьте, які методи вимірювання та відбору зразків ви будете використовувати (і як дизайн лінії їх підтримує).
• Можливість післяпродажного обслуговування:Удосконалення інструментів, доступність запасних частин і віддалена підтримка можуть визначити довгострокову безвідмовну роботу.

Больові точки проти практичних заходів протидії

Контроль процесів і якісні звички, які окупаються

Обладнання має значення, але дисципліна примножує результат. Найстабільніші лінії профілю мають кілька спільних звичок:

• Процедура запуску:перевірте вирівнювання входу, контакт направляючої та налаштування першої стійки перед збільшенням швидкості.
• Контрольні точки першої статті:завчасно виміряйте критичні для якості розміри та зафіксуйте остаточні «добрі» налаштування.
• Відстеження котушки:ідентифікатор, товщина та ключові властивості котушки журналу, щоб ви могли співвіднести дрейф розмірів із матеріалом.
• Захист поверхні:підтримуйте рулонні інструменти в чистоті, контролюйте сміття та захищайте готові профілі від биття/укладання.
• Навчання, яке відповідає дійсності:навчіть операторів, на що фактично впливає кожне регулювання (закручування чи дуга чи висота фланця).

Практика технічного обслуговування та використання інструментів для повторюваності

Складні профілі компенсують невеликі механічні нещільності. Якщо повторюваність раптово погіршується, часто справа не в конструкції рулону — це знос, люфт або забруднення.

• Перевірка підшипників і центрування:заплануйте перевірки, щоб завчасно виявити розхитаність, яка стає вібрацією та маркуванням.
• Збереження інструментів:правильно зберігати рулони, захищати готові поверхні та документувати історію ремонту.
• Напрямні та контактні поверхні:зношені напрямні можуть створювати асиметричні сили, які створюють скручування.
• Змащення та чистота:послідовне змащування зменшує нагрівання та пошкодження поверхні; чистота запобігає утворенню подряпин.
• Готовність запчастин:наявні важливі компоненти, що зношуються, скорочують час простою та запобігають «тимчасовим виправленням», які погіршують якість.
